Uitgevoerde projecten

Van dichte muur tot geplaatst staal.

Twee verbouwingen die ik heb berekend en getekend, gefotografeerd op de bouw. De maten en de profielen die u erbij ziet staan komen uit de berekening van datzelfde project, niet uit een voorbeeld.

Draagmuurdoorbraak Aanbouw op palen

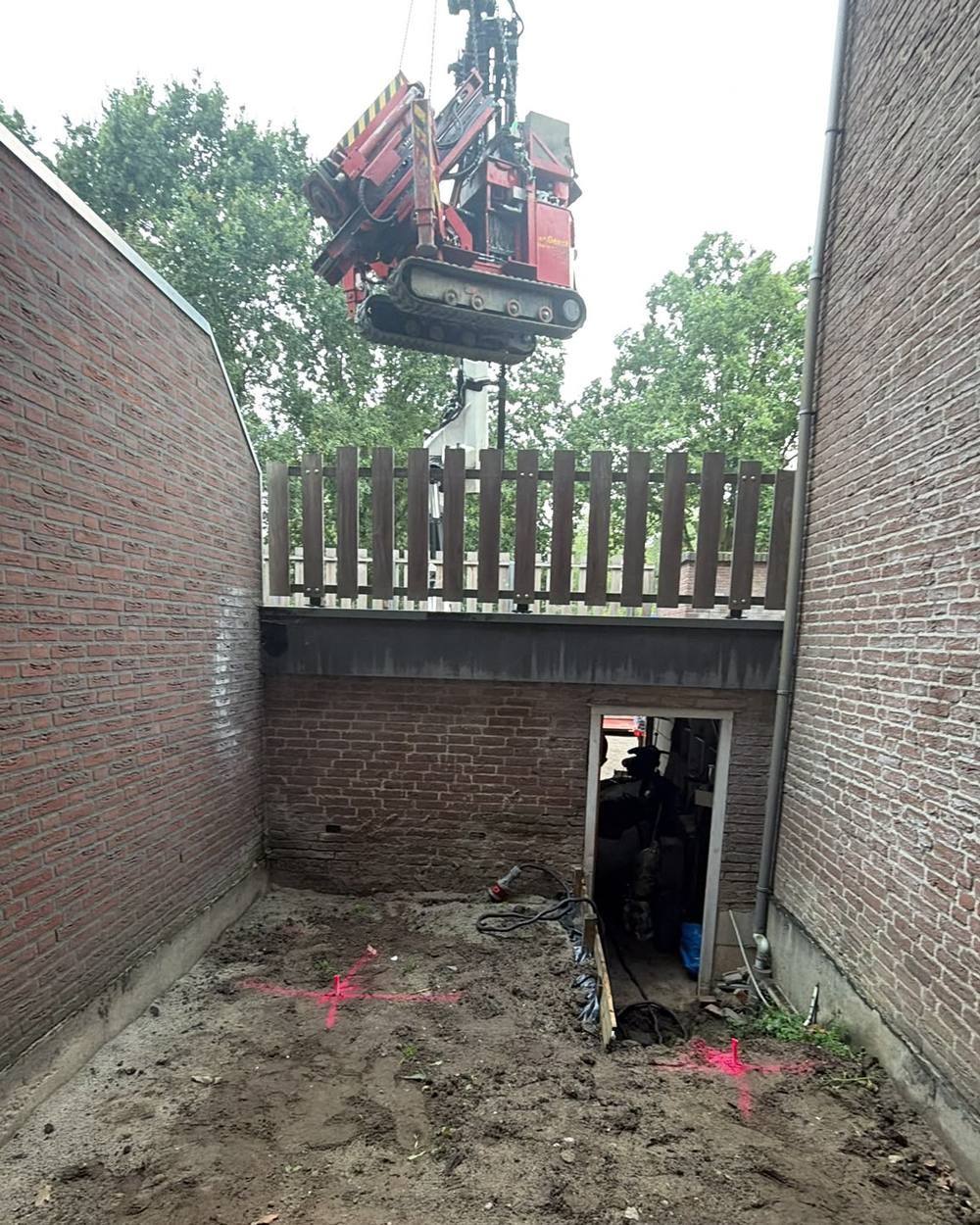

Een kraan tilt een compacte heistelling over de schutting een ingesloten patio in
Aanbouw op palen
De heistelling moest over de schutting naar binnen

Draagmuurdoorbraak

De muur tussen keuken en woonkamer eruit

In deze tussenwoning uit 1972 moesten de keuken en de woonkamer één ruimte worden. De muur ertussen was dragend. Hij droeg de verdiepingsvloer, en uit de oorspronkelijke kaptekening van 1971 bleek dat ook de gordingen van het dak erop uitkwamen.

De ligger zelf was niet het lastige deel. Wat eerst als een gelijkmatige last over de hele muurlengte naar beneden ging, komt na de doorbraak op twee plekken samen: op het metselwerk aan weerszijden van de opening en op de bestaande strookfundering daaronder. Die twee heb ik apart nagerekend, want daar zit bij een doorbraak meestal de grens.

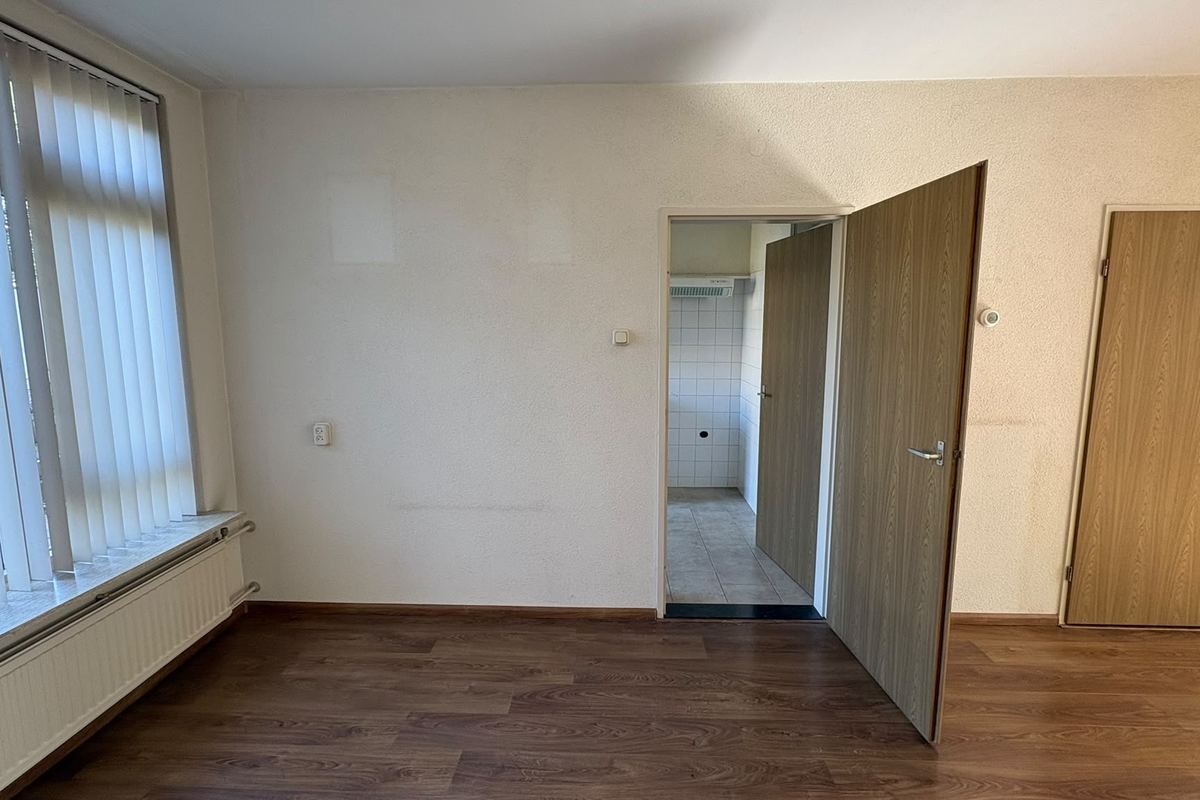

Woonkamer met de dragende binnenwand nog dicht, met een deur naar de keuken
Zoals het was. De dragende wand met de deur naar de keuken.

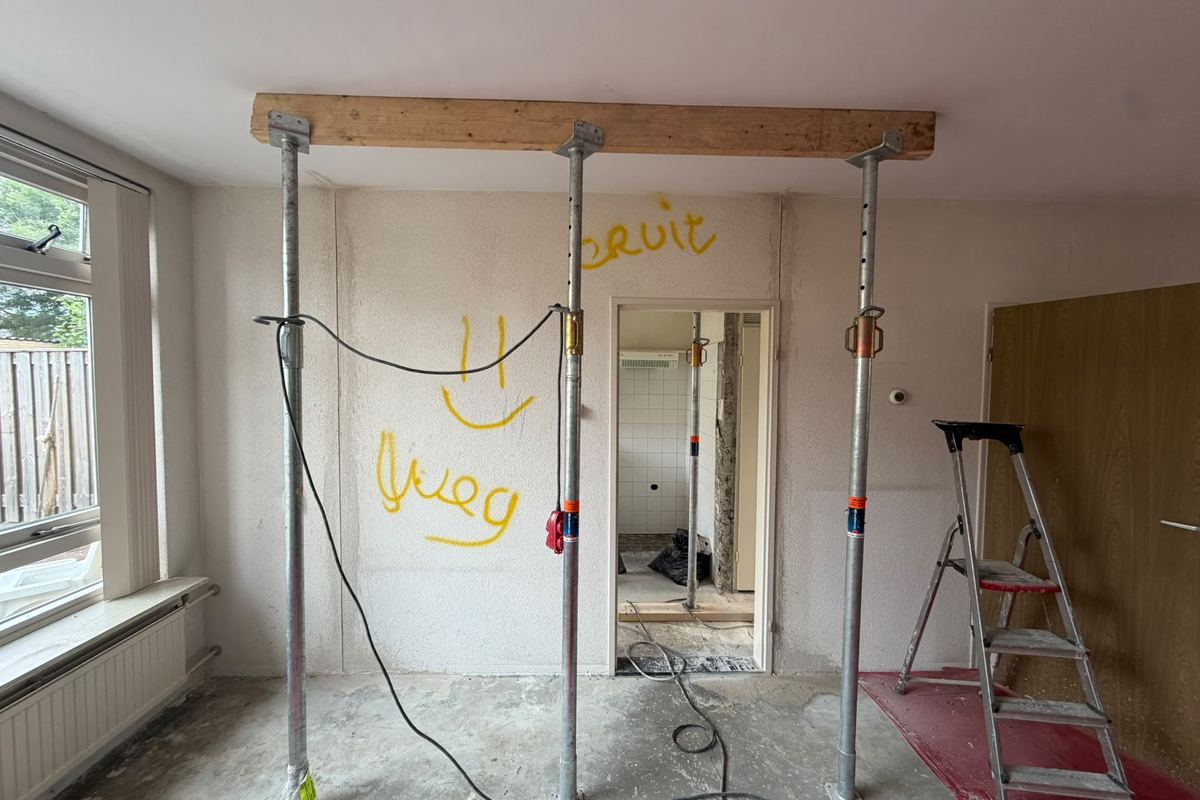

Dezelfde wand afgetekend met de tekst eruit, met stempels en een houten kesp tegen het plafond
Gestempeld. De vloer erboven staat op stempels voordat er ook maar een steen uit gaat.

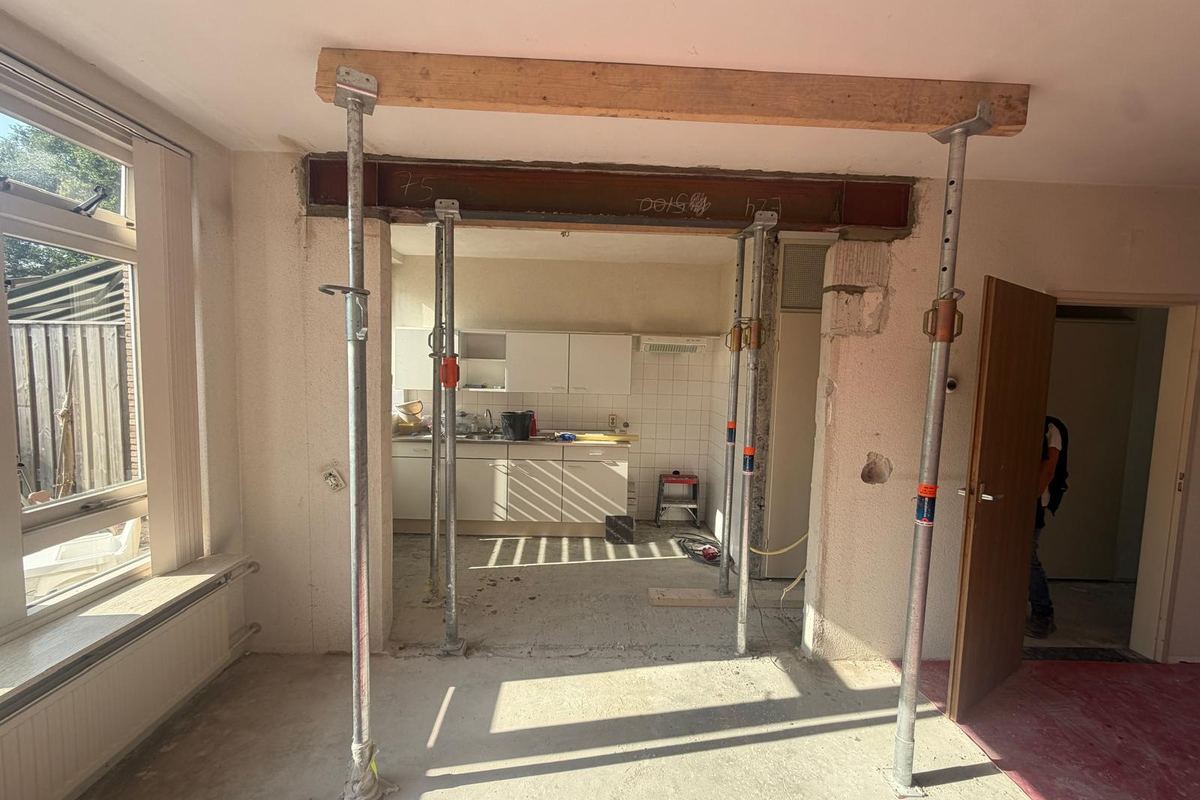

Dezelfde ruimte met de wand verwijderd en de stalen ligger op zijn plaats boven de opening
Ligger erin. Vanaf hier neemt het staal over wat de muur deed.
De woonkamer na het stucwerk, met de nieuwe doorgang
Gestuukt. De doorgang is afgewerkt en de ligger zit weggewerkt boven het plafond.
De afgewerkte doorgang recht van voren
Recht van voren. Van de constructie is niets meer te zien.
  • WoningTussenwoning 1972Rijwoning in een blok van zes
  • Opening2,52 mDagmaat tussen de opleggingen
  • LiggerIPE 240 in S235Rekenoverspanning 2,87 m
  • Oplegging350 mm per zijdeOp het bestaande metselwerk

Deze gegevens komen uit de constructieberekening van dit project. De opdrachtgever kreeg de berekening en de constructietekening samen, klaar voor de gemeente.

Het plan is onderweg drie keer gewijzigd. De opdrachtgever wilde de opening zo breed mogelijk, en dus het stuk muur dat blijft staan zo smal mogelijk. Juist dat stuk vangt de last van de ligger op, dus elke centimeter minder muur telt daar dubbel.

Bij elke wijziging is de berekening opnieuw meegegaan. Een van de gevraagde maten haalde het niet, en dat heb ik teruggemeld in plaats van het glad te strijken. Wat er wel kon is doorgerekend en op tekening gezet, met erbij wat er op de bouw gecontroleerd moet worden voordat de smalste variant mag.

Op de bouw

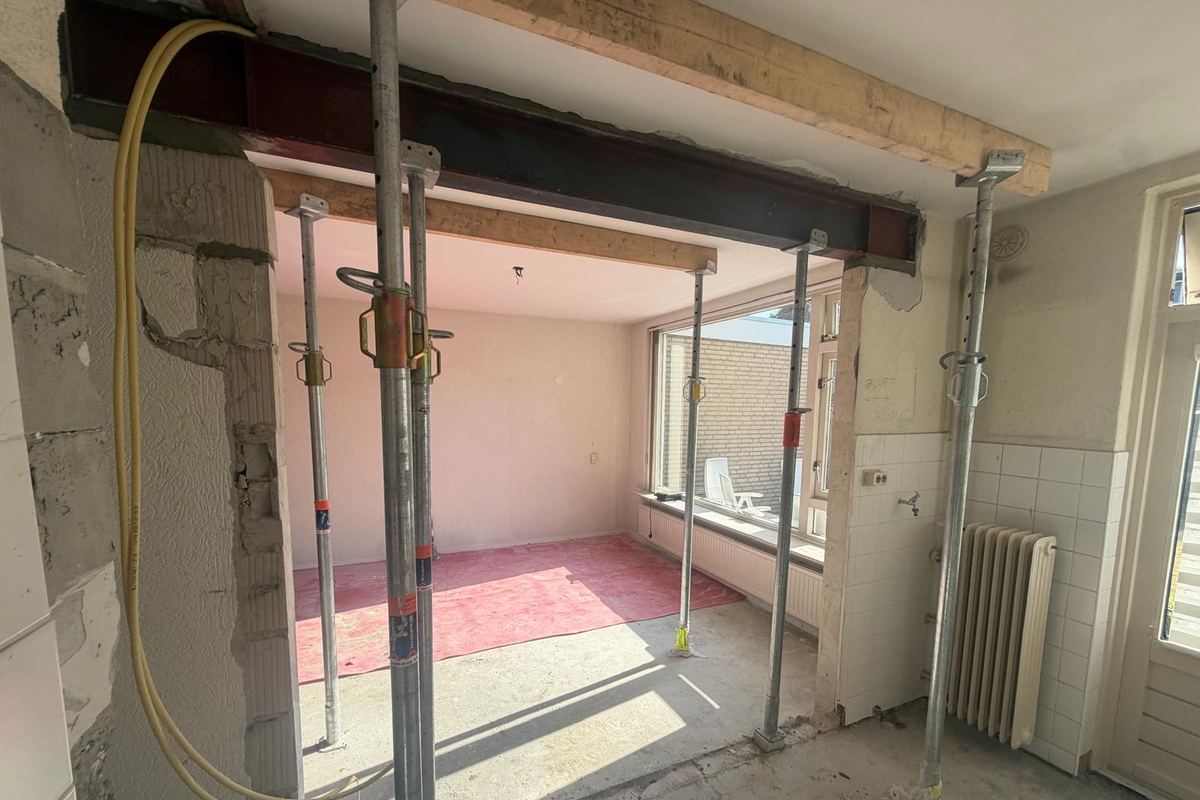

De geplaatste stalen ligger gezien vanaf de keukenzijde, met rechts het wandstuk waarop hij landt
Vanaf de keukenzijde. Rechts landt de ligger op het stuk wand dat blijft staan, met daarop nog het potloodmerk van de sloper.

Op de tekening

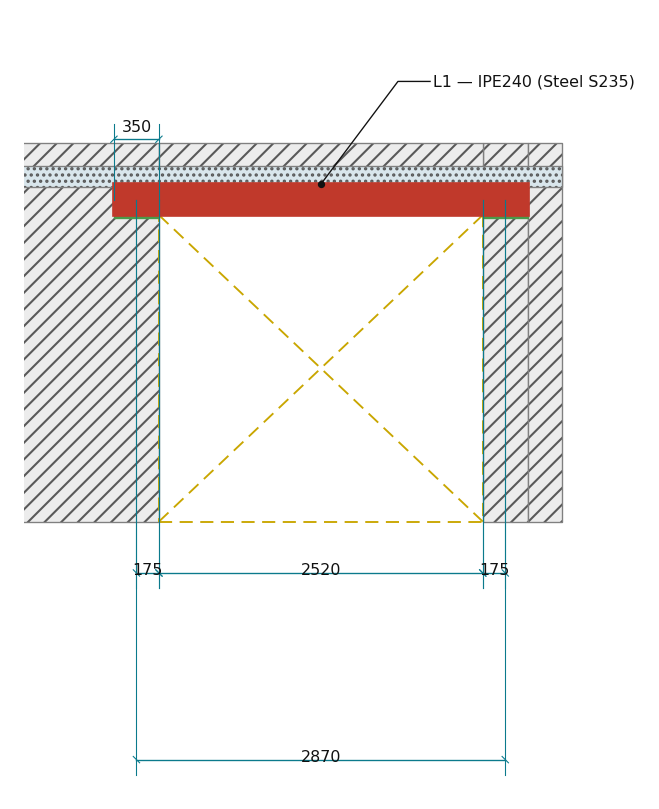

Aanzicht van de doorbraak uit de constructietekening, met de ligger IPE 240, de dagmaat 2520 mm en de opleglengte 350 mm
Hetzelfde punt uit de constructietekening. Dit fragment wordt gemaakt uit hetzelfde bestand als de berekening, zodat het niet stil kan gaan afwijken van het blad dat de opdrachtgever heeft.

Aanbouw met doorbraak

Een aanbouw op vier palen, in een patio waar niets in kon

Bij deze rijwoning uit ongeveer 1972 werd de ingesloten patio aan de voorzijde dichtgezet tot woonruimte, met een doorbraak in de bestaande voorgevel erbij. De patio ligt klem tussen de eigen woning en de buren, en is vanaf de straat alleen via de woning te bereiken.

Van de bestaande fundering waren geen betrouwbare gegevens te vinden. Zonder die gegevens kunt u er ook geen extra last op zetten. De aanbouw is daarom volledig zelfdragend gemaakt: een betonvloer op vier eigen palen, met een voeg naar de bestaande bouw en ankers die alleen de wind afdragen. Zo hoeft de oude fundering niets extra’s te doen.

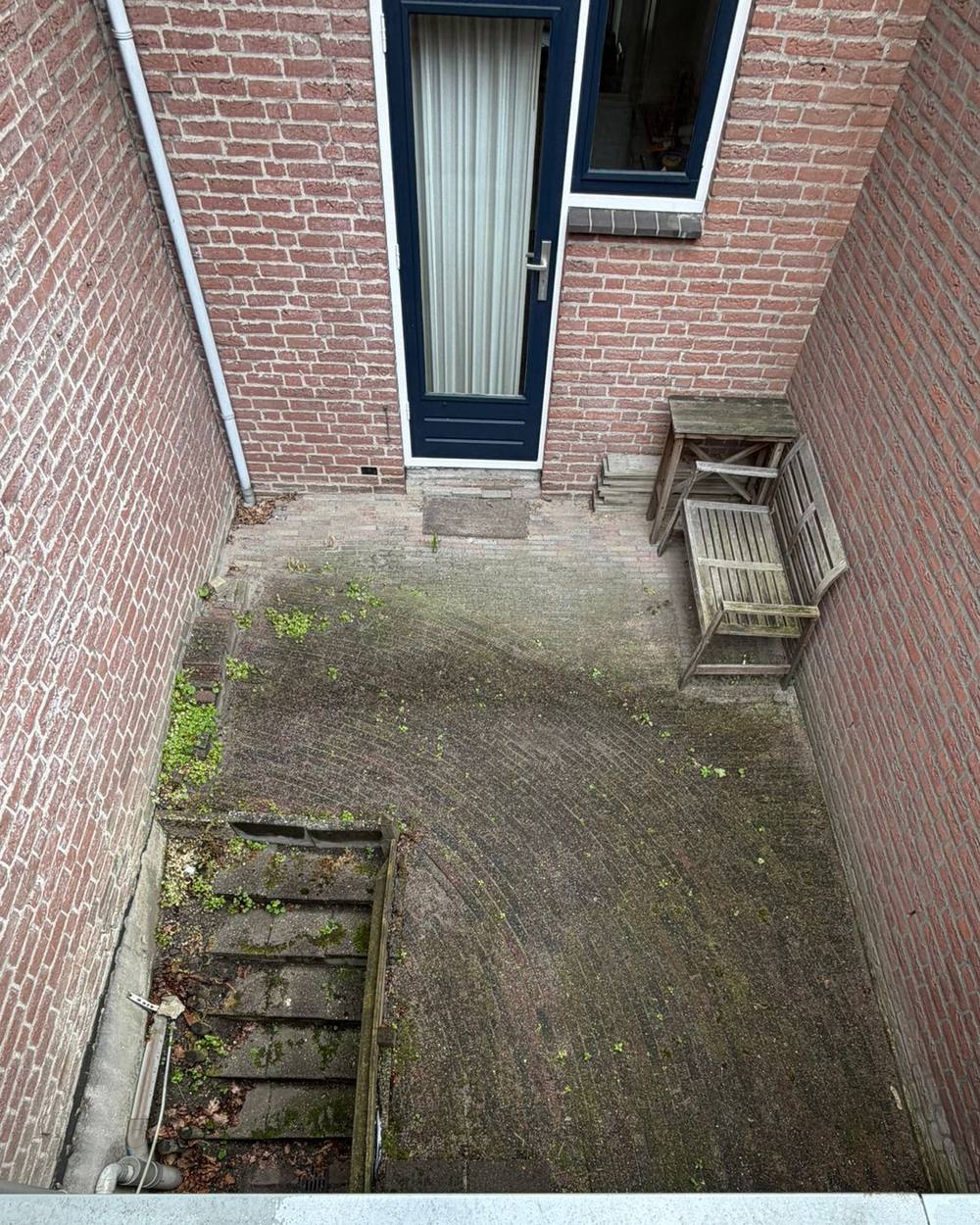

De ingesloten patio zoals hij was, een bemoste vloer tussen twee bakstenen muren
De patio zoals hij was, ingesloten tussen de eigen woning en de buren. Hier komt de aanbouw.

Voor de fundering zijn de originele sondeerstaten uit 1973 en 1976 opgezocht en opnieuw afgelezen. Daaruit bleek dat de ondiepe zandlaag waar het ontwerp eerst op mikte te dun was en te wisselend om op te bouwen. De paalpunt is verlegd naar de diepe draaglaag daaronder.

Op de tekening staat daarom niet alleen hoe diep de palen moeten, maar ook dat dieper heien is toegestaan en ondieper niet. Op de bouw is dat het verschil tussen twijfelen en doorgaan.

De vergunning is in één keer verleend.

  • WoningRijwoning ca. 1972Half verdiepte bouwwijze
  • Aanbouw4,15 × 3,05 mOp de bestaande patio
  • Fundering4 buispalen ø 168 mmPaalpunt 5,50 m onder NAP
  • Vloer200 mm beton C20/25Zelfdragend op de palen

Deze gegevens komen uit de constructieberekening van dit project. Boven de doorbraak in de voorgevel ligt een HEA 140, met een hoekstalen latei die het buitenblad draagt. Alle zes de constructie-onderdelen voldoen; de betonvloer op de palen is het maatgevende onderdeel.

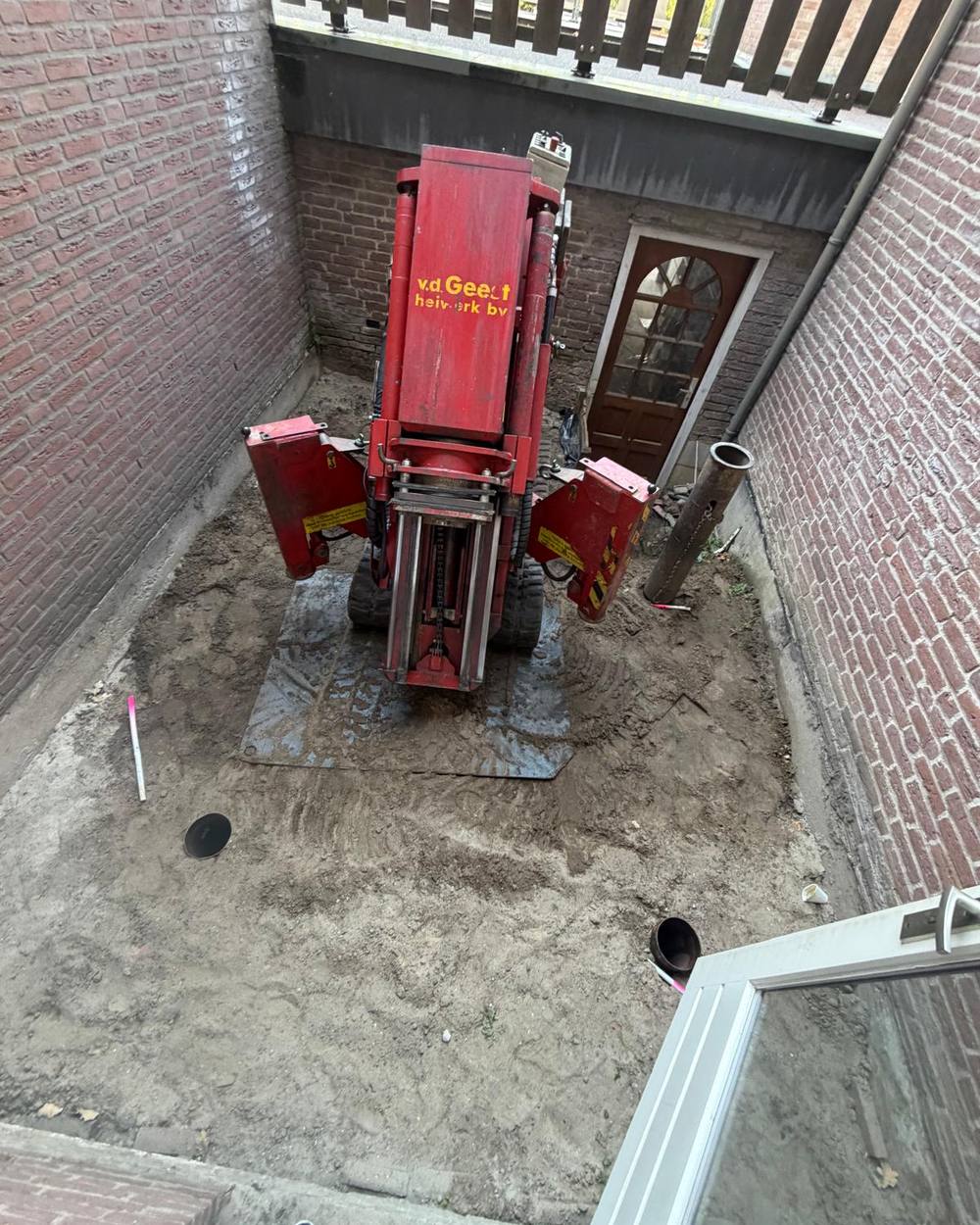

De heistelling opgesteld in de smalle patio, met de stalen buispalen ernaast klaar om geheid te worden
Opgesteld tussen de bestaande muren, met de buispalen ernaast.

Vier palen, geheid tot in de diepe zandlaag. De betonvloer erboven draagt de hele aanbouw: de houtskeletbouwwanden, het platte dak en de pui aan de tuinzijde.

Op zo’n dak naast een bestaande kap hoopt sneeuw zich op tegen de hogere gevel. Dat is meegenomen in de belasting, want juist die ophoping is bij een lage aanbouw tegen een hoog huis vaak het zwaarste geval.

Meer uitgevoerd werk

Vier projecten in beeld

Van deze vier staat geen uitgebreid verhaal, wel de foto's van de uitvoering. Klik een kaart aan voor de hele reeks.

Nijmegen · doorbraak achteraf gelegaliseerd

3,65 m overspanning · HEA 220 · keuken en woonkamer

Malden · nieuwbouw woonhuis

Mijn eigen huis, van kavel tot oplevering · 2022

Groesbeek · nieuwbouw schuurwoning

Drie lagen met kap · stalen liggers en kolommen · 2022

Uitbouw · de gevel over de volle breedte open

Stalen portaal met twee kolommen op poeren
Nijmegen · doorbraak achteraf gelegaliseerd
De ligger ligt, de stempeling draagt nog
Deze doorbraak was al gemaakt toen ik erbij kwam. De foto's van de uitvoering hoorden bij de stukken: het staal ligt, de stempeling draagt nog.
De opening over de volle breedte met de stalen ligger
De opening over de volle breedte, met de stalen ligger erboven.
Dezelfde ruimte vanaf de andere kant
Dezelfde ruimte vanaf de andere kant. Ik heb de bestaande situatie opgemeten en nagerekend, zodat de gemeente haar alsnog kon beoordelen.
Malden · nieuwbouw woonhuis
Het kavel voor de bouw
Het kavel, voordat er iets stond. Dit is mijn eigen huis: ik heb de constructie ervan berekend en de bouw van begin tot eind gevolgd.
Grondwerk met een graafmachine
Grondwerk. De contour van de woning ligt uitgezet.
De fundering wordt gestort
De fundering wordt gestort.
De begane-grondvloer ligt op de fundering
De begane-grondvloer ligt op de fundering. Dit beeld komt uit een video van de bouw, vandaar dat het minder scherp is dan de rest.
De wanden van de begane grond staan
De wanden van de begane grond staan.
De kap wordt met een kraan geplaatst
De kap gaat erop.
De gevels zijn afgewerkt
De gevels zijn afgewerkt en de aanbouw staat.
Het opgeleverde woonhuis
Opgeleverd.
Groesbeek · nieuwbouw schuurwoning

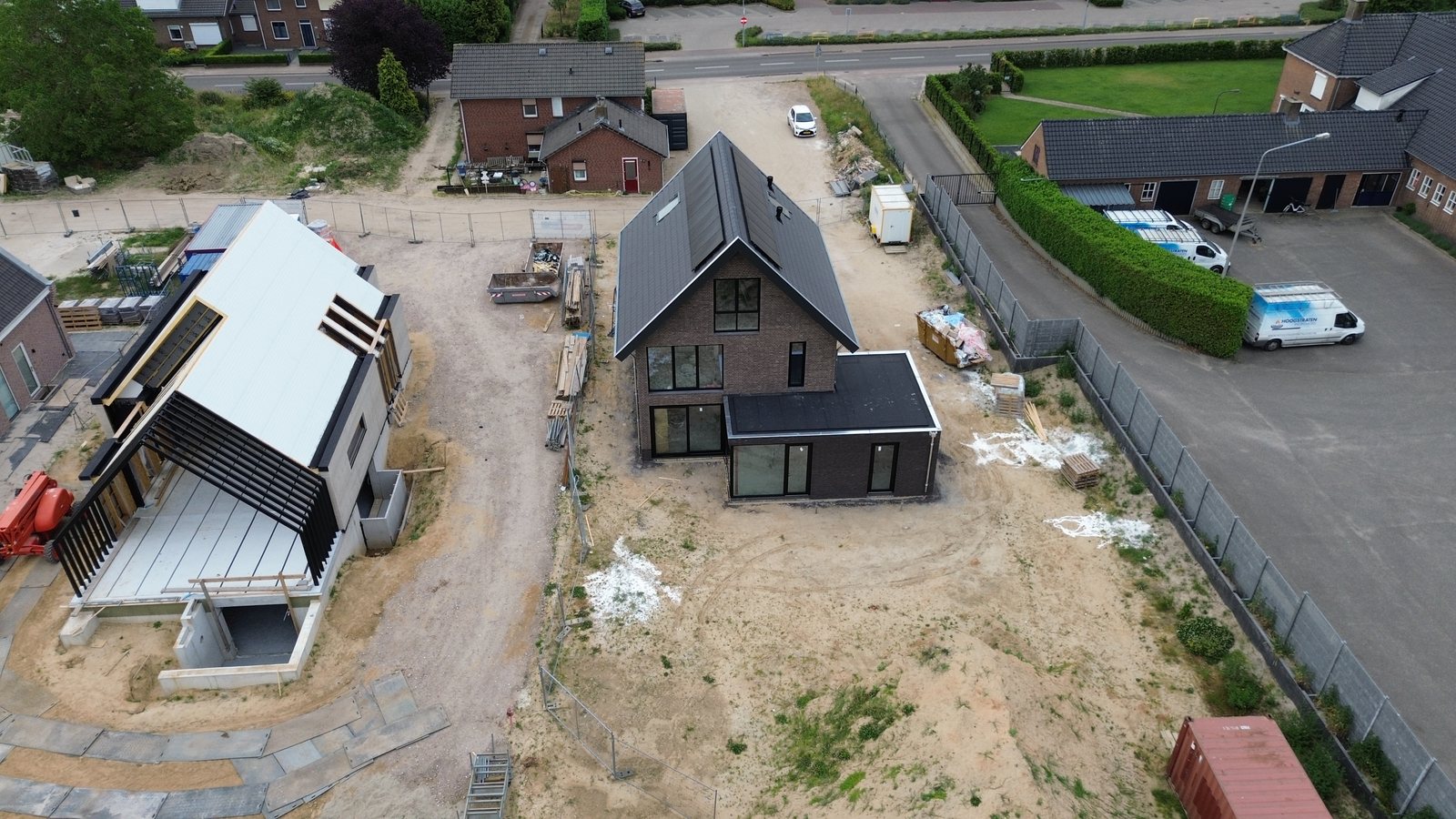

Luchtfoto van het bouwterrein met twee woningen in aanbouw
Vanuit de lucht. Deze woning is er één van vier op het nieuwbouwplan; de buren zijn nog in aanbouw.

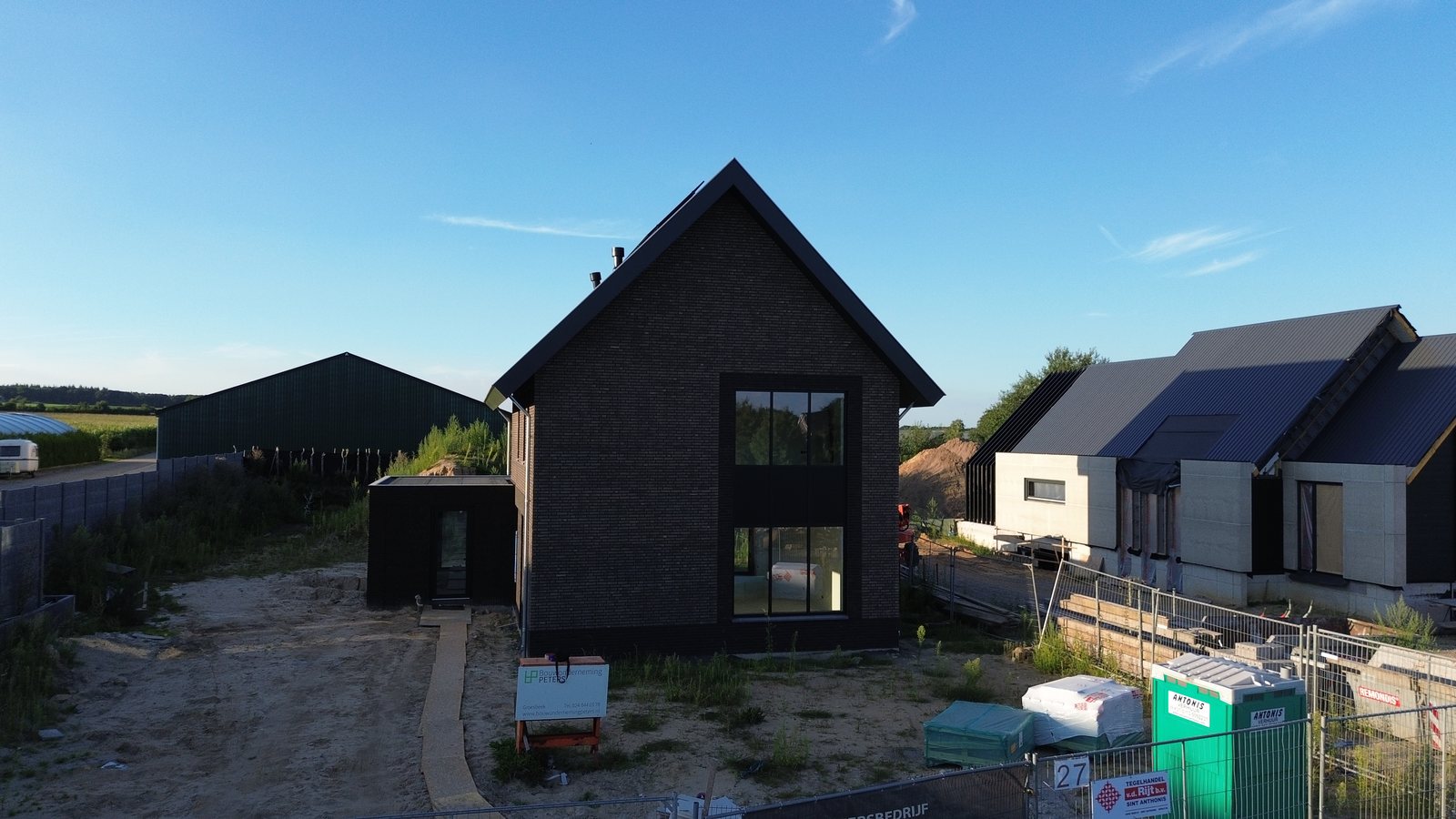

De woning met de kap erop en de gevels dicht
De kap ligt erop en de gevels zijn dicht. Drie lagen onder een schuine kap, met aan de zij- en achterkant een aanbouw van één laag met plat dak.

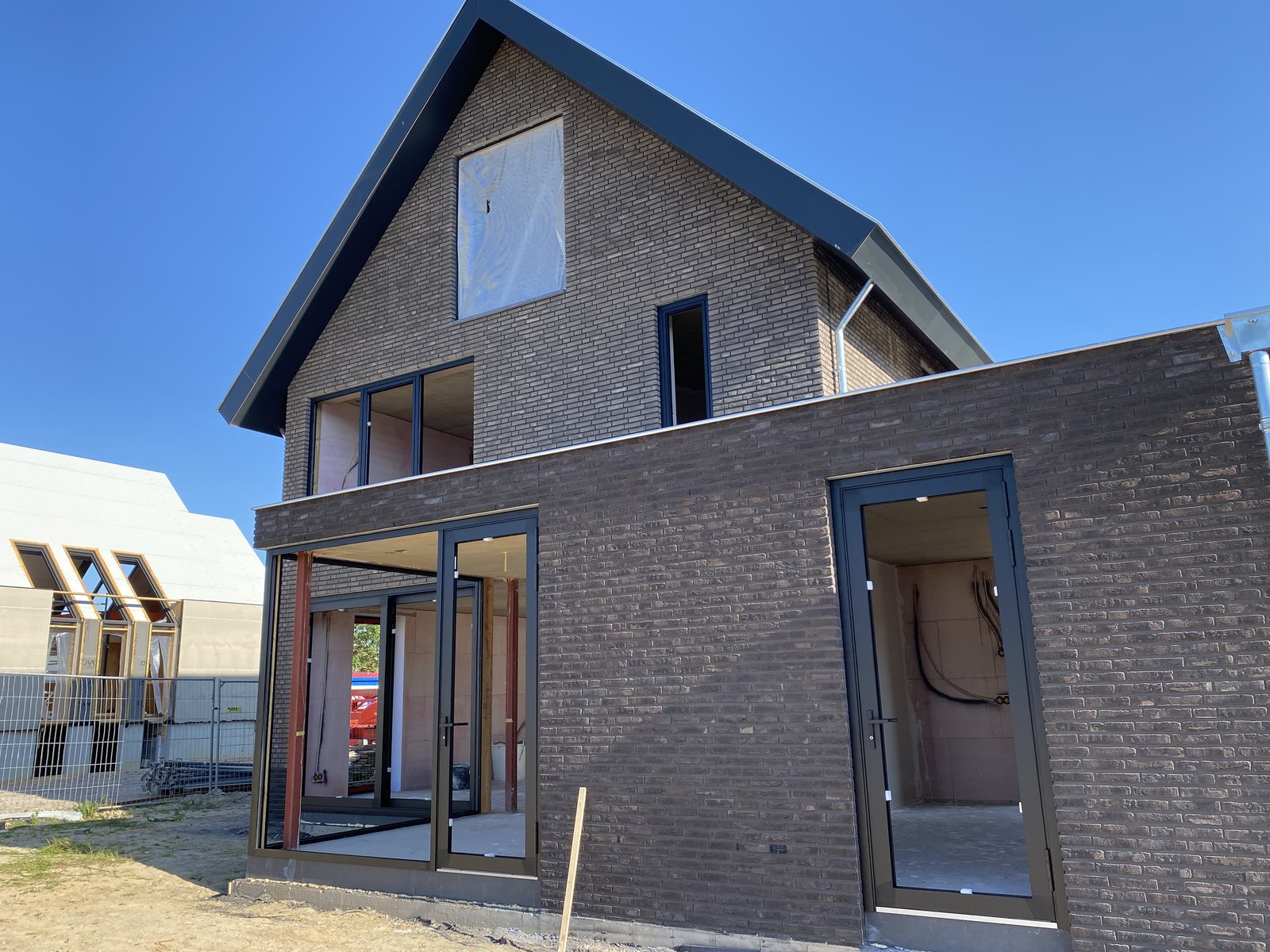

De voorzijde van de woning, nog met bouwterrein eromheen
De voorzijde. Achter dat metselwerk zitten de stalen liggers en kolommen die de verdiepingen dragen.

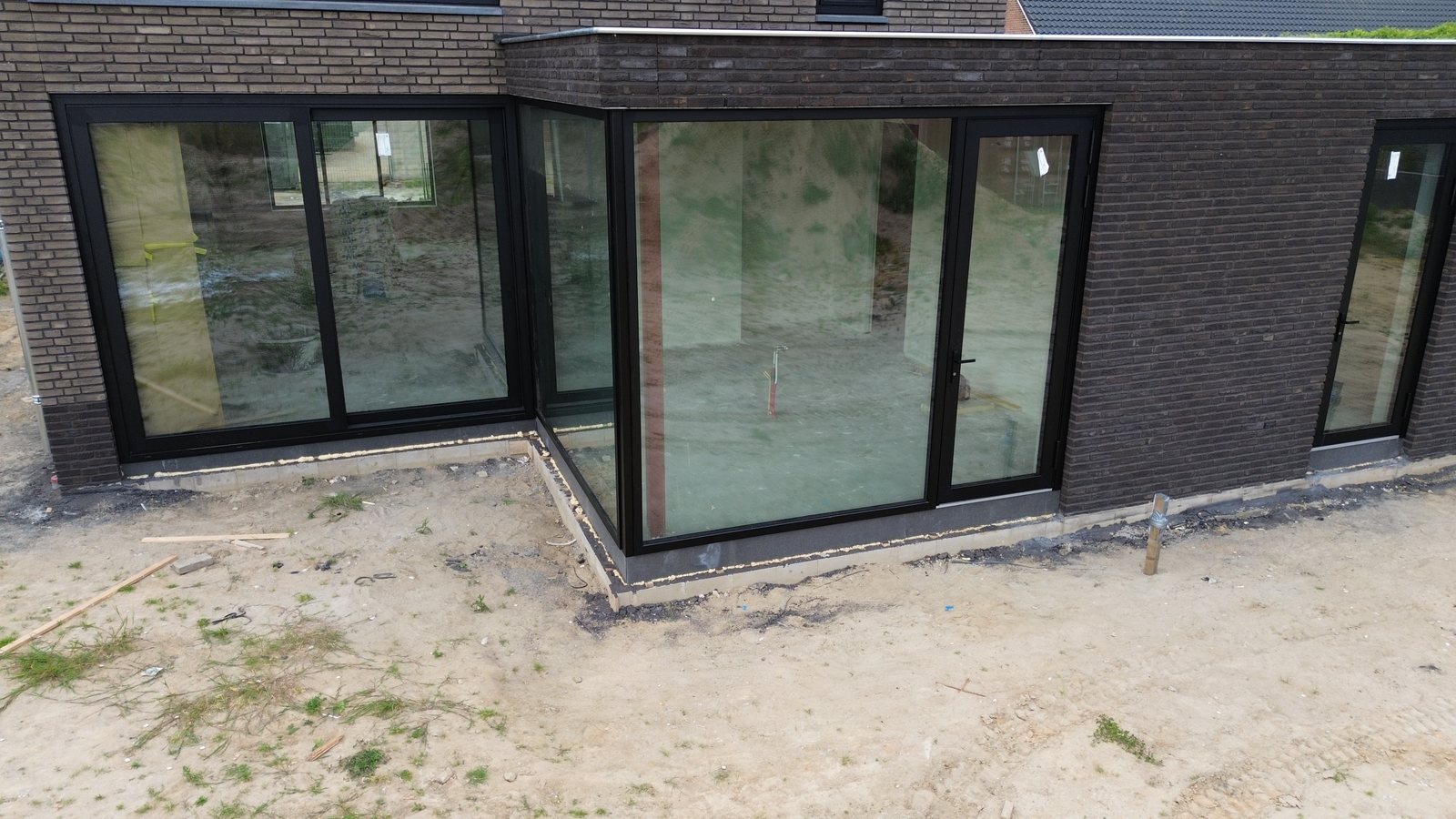

De aanbouw met plat dak en een brede pui
De aanbouw met het platte dak, met de pui erin.
Uitbouw · de gevel over de volle breedte open
De gesloten achtergevel met de vloer ervoor gestort
De gevel is nog dicht. De vloer van de aanbouw ligt er al voor.
Dezelfde gevel, geopend met een stalen portaal
Dezelfde gevel vanaf hetzelfde punt. Het metselwerk eronder is weg en een stalen portaal draagt de verdieping: twee kolommen en een ligger, elk op een eigen poer.
